CA28S-100一體式電池管理系統

CA28S-100一體式BMS系統采用集中式結構,最多可以采集28S電池單體及均衡控制,8路電池單體的溫度,5路其它的溫度,支持1路的分流器電流采集,支持2對總電壓采集,支持絕緣檢測,支持10路高邊繼電器控制;計算電池組的SOC、SOH、SOF、電池實際容量、內阻等參數;診斷電池系統的故障并進行相應的故障處理。


產品介紹

1.概述

1.1 天津易鼎豐一體式BMS(28串一體式BMS)系統,采用NXP的模擬前端進行電池單體的數據采集和傳輸。一體式BMS能夠負責電芯的溫度、電壓的采樣及均衡控制,同時負責采集電池組的總電壓、總電流、絕緣、環境/冷卻介質溫度、充電接口溫度、HVIL、充電回路狀態等;控制電池系統的接觸器、熱管理系統及充放點控制等;計算電池組的SOC、SOH、SOF、電池實際容量、內阻等參數;診斷電池系統的故障并進行相應的故障處理。

1.2 為了確保電池系統的高安全性,天津易鼎豐BMS采用了如下的高安全性設計:

(1)采用汽車級別的要求及開發流程。

(2)完善的故障診斷及保護機制,包含:接觸器的粘連檢測、絕緣、過壓、欠壓、過流、短路(內部及外部)、過溫等。

(3)定期喚醒的電池安全監控,監控在關機狀態下動力電池系統的狀態,防止在電池系統放置的情況下出現的危險事件。

(4)在BMS休眠情況下,仍能夠監測電芯的異常狀態。發現電芯異常后,立刻喚醒主MCU,以便進行及時的數據上報和相應的保護措施。

(5)為了保證整個算法的有效性及精度,整個軟件的算法除了基本的安時累積和特征值校正外,還加入了先進的電池內阻、電芯內部溫度估算、OCV實時計算、自適應濾波的SOC算法;電池容量的實時校正等先進的算法,確保了電芯的SOC、SOH等的精度,同時能精確估算出電池允許充放電功率,延長電芯的使用壽命。

2.基本功能

2.1 安全的保護策略:過充電保護、過放電保護、高溫保護、低溫保護、電流過流保護等百項故障保護策略。

2.2 準確的電池能量管理:易鼎豐電池管理系統采用模型設計,基于二階等效電路準確估算電池SOC,保證SOC維持在合理的范圍內,防止由于過充電或過放電對電池的損傷,準確關算能量多少或者儲能電池的荷電狀態。

2.3 智能的電池充電管理:基于電池等效電路模型的充電算法管理,準確估算電池在未來10s內的狀態,提前調整充電電流,防止電池因過充而受損,有效延長電池壽命,同時保證充電效率。

2.4 可靠的全工況均衡方案:基于電池等效電路的全工況均衡方案,使電池包在車輛使用的全工況全時段進行均衡,大大提升了電池的均衡效率,有效的保證了單體的一致性,延長電池壽命和續航里程。

2.5 安全的熱管理:熱安全管理,冷卻控制,加熱與保溫控制。BMS保證電池單體溫差,保持電芯的一致性,延長電池的使用壽命。

2.6 先進的接觸器控制策略:可不依賴接觸器反饋信號,僅依靠邏輯判斷接觸器粘連、無法閉合等故障。

2.7 電池內阻、內部溫度及OCV實時計算,及時根據電池狀態,對電池進行預判,提前調整可用充放電電流,及時校準SOC、準確對電池的SOH估算。

2.8 完善的故障保護策略:對電池可能發生的故障進行準確的判斷,保證滿足用戶體驗的同時,保證車輛的正常行駛。

2.9 基于CCP協議的數據監控和標定。

2.10 滿足國標要求的絕緣檢測。

2.11 基于autosar架構進行軟件開發,保證了程序的可靠性和可移植性,方便BMS開發的升級。

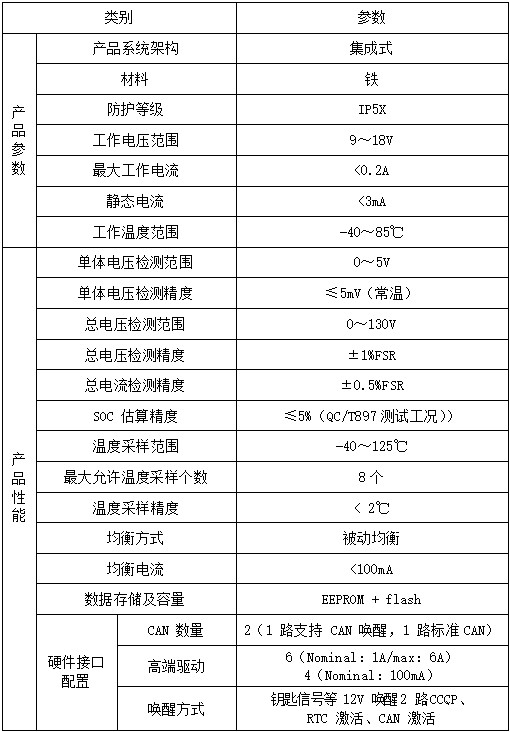

3.技術參數
